· 法兰规范 END FLANG DIMENSION;ANSI150LB;JIS10K;PN10;PN18;
· 结构长度 FACE TO FACE DIMENSION;ISO05752 SHORT BODY;
· 测试标准 TEST API598
| NO. | 部件名称PART NAME | 材料 MATERIAL | ||
| 1 | 阀体 BODY | CF8 | CF8M | WCB |
| 2 | 阀瓣 DISC | CF8 | CF8M | WCB |
| 3 | 阀杆 SHAFT | SS304 | SS316 | 2Gr13 |
| 4 | 球垫 SEAT | PTFE;304+多层次 | ||

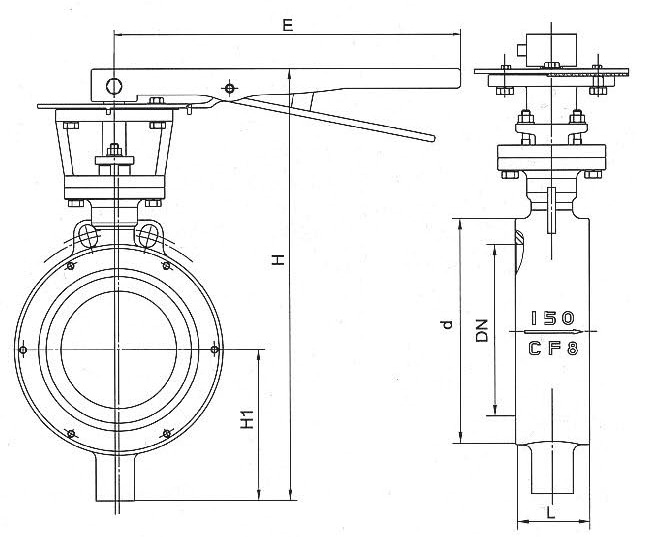

| DN | 50 | 65 | 80 | 100 | 125 | 150 |
| d | 96 | 116 | 133 | 158 | 186 | 215 |
| L | 43 | 46 | 48 | 54 | 57 | 57 |
| h | 63 | 73 | 95 | 105 | 125 | 150 |
| H | 290 | 310 | 345 | 380 | 420 | 470 |
| E | 225/267 | 225/267 | 225/267 | 335/267 | 310/345 | 310/345 |
