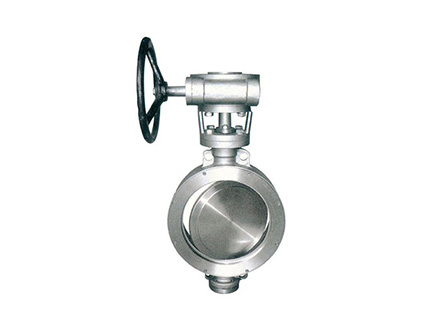

对夹式偏心蝶阀（齿轮式操作）

产品描述：特征 FEATURES：法兰标准 END FLANGE DIMENSION: ANSL150LBJIS10KPN10PN16 设计与制造标准 BASIC DESIGN API609 测试标准 TEST: API 598 材质表 MATERIALS LIST NO. 部件名称 P...

联系电话：13851461098

立即咨询联系我们

详细介绍

特征 FEATURES：

· 法兰标准 END FLANGE DIMENSION: ANSL150LB,JIS10K,PN10,PN16

· 设计与制造标准 BASIC DESIGN API609

· 测试标准 TEST: API 598

材质表 MATERIALS LIST

NO.	部件名称 PART NAME	材质 MATERIAL
1	阀体 BODY	CF8	CF8M	WCB
2	阀瓣 DISC	CF8	CF8M	WCB
3	阀杆 SHAFT	304	316	410
4	球垫 SEAT	PTFE;METAL

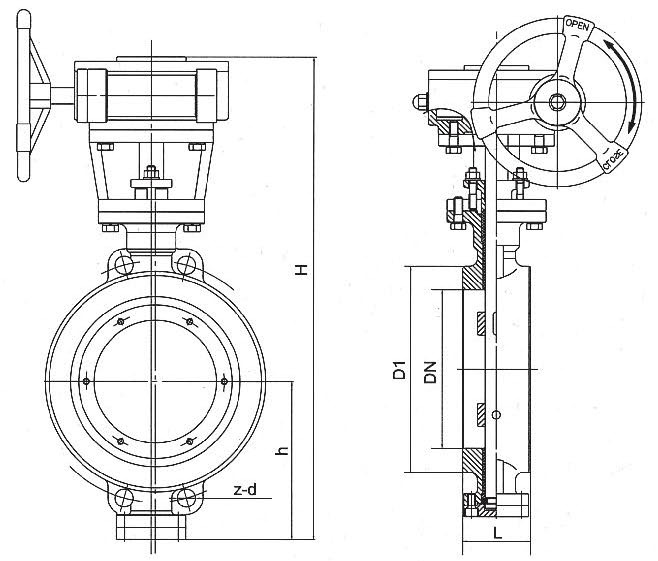

尺寸表 DIMENSIONS

DN	50	65	80	100	125	150	200	250	300	350	400
d	96	116	133	158	186	215	266	325	376	425	470
L	43	46	48	54	57	57	64	71	81	92	102
h	63	73	95	105	125	150	220	250	290	310	345
H	320	340	375	410	455	520	650	700	820	840	925
