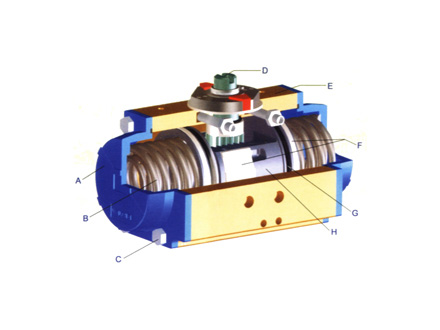

1.最大压力：10Bar
2.标准工作温度范围：标准(-20℃-+85℃) 高温(-20℃-+180℃) 低温(-40℃-+85℃ )
3.缸盖：外涂高强度环氧树脂漆,可先镀镍防腐涂层
4.弹簧装置：磷化处理,高强度和可靠性,可适应不同的气压和扭矩,长安全螺,易于拆除DA/SR系列尺寸相同
5.安装用螺丝：标准不锈钢材质
6.钢齿轮：标准产品为表面镀镍防腐,防腐采用不锈钢,防爆设计
7.缸体采用UNI6060压铸铝合金：标准阳极硬化抛光处理,极好的耐磨性,抗腐蚀,高技术的镀孔工艺使气缸具有低磨损高寿命
8.活塞导向环：接触面积大,应用自润滑材料无需加油.长寿命
9.密封圈：标准NBR橡胶,采用VITON可耐高温,采用HNBR可耐低温
10.活塞：根据需求可镀镍,对称的横齿设计,扭矩输出恒定,设计紧凑,受力平衡,冗余设计确保长寿命

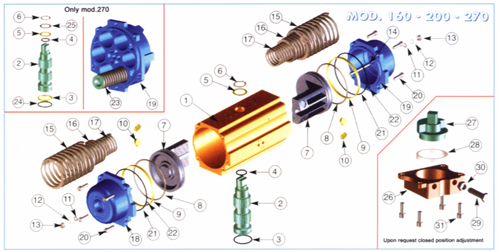

| 序号 | 描述 | 材质 | 处理 | 数量/DA | 1数量/SR |
| 1 | 缸体 | 高强度铝合金 | 表面阳极硬化处理 | 1 | 1 |
| 2 | 防爆裂中心轮 | 钢 | 镀镍 | 1 | 1 |
| 3 | 中心齿轮底端O-型密封圈 | 丁腈橡胶 | 镀镍 | 1 | 1 |
| 4 | 中心齿轮顶端O-型密封圈 | 丁腈橡胶 | 镀镍 | 1 | 1 |
| 5 | 中心齿轮套环 | 含15%石墨的聚四氟乙烯 | 镀镍 | 1 | 1 |
| 6 | 中心齿轮卡环 | 钢 | 镀镍 | 1 | 1 |
| 7 | 活塞 | 压铸铝合金 | 镀镍 | 2 | 2 |
| 8 | 活塞O-型密封圈 | 丁腈橡胶 | 镀镍 | 2 | 2 |
| 9 | 减摩擦环 | 含15%石墨的聚四氟乙烯 | 镀镍 | 2 | 2 |
| 10 | 活塞推力滑块 | 含15%石墨的聚四氟乙烯 | 镀镍 | 4 | 4 |
| 11 | 止动螺杆O-型密封圈 | 丁腈橡胶 | 镀镍 | 2 | 2 |
| 12 | 止动螺杆圈 | 不锈钢 | 镀镍 | 2 | 2 |
| 13 | 止动螺杆固定螺母 | 不锈钢 | 镀镍 | 2 | 2 |
| 14 | 止动螺杆 | 不锈钢 | 镀镍 | 2 | 2 |
| 15 | 外部弹簧 | 钢 | 磷酸锌处理 | 0 | |
| 16 | 中部弹簧 | 钢 | 磷酸锌处理 | 0 | |
| 17 | 内部弹簧 | 钢 | 磷酸锌处理 | 0 | |
| 18 | 左端盖 | 压铸铝合金 | 喷漆 | 1 | 1 |
| 19 | 右端盖 | 压铸铝合金 | 喷漆 | 1 | 1 |
| 20 | 端盖固定螺钉 | 不锈钢 | 喷漆 | 8 | 8 |
| 21 | 端盖O-型密封圈 | 丁腈橡胶 | 喷漆 | 2 | 2 |
| 22 | 供气孔用O-型密封圈 | 丁腈橡胶 | 喷漆 | 2 | 2 |
| 23 | 多组弹簧 | 钢 | 磷酸锌处理 | 0 | 0 |
| 24 | 减摩擦环 | 含15%石墨的聚四氟乙烯 | 磷酸锌处理 | 1 | 1 |
| 25 | 垫圈 | 不锈钢 | 磷酸锌处理 | 1 | 1 |
| 26 | Plate | GGG40 | 喷漆 | 1 | 1 |
| 27 | 接头 | 钢 | 镀镍 | 1 | 1 |
| 28 | 减摩擦环 | 聚四氟乙烯 | 1 | 1 | |
| 29 | 止动螺钉 | 钢 | 磷酸锌处理 | 1 | 1 |
| 30 | 止动螺杆固定螺母 | 不锈钢 | 1 | 1 | |
| 31 | 固定螺钉 | 不锈钢 | 4 | 4 |

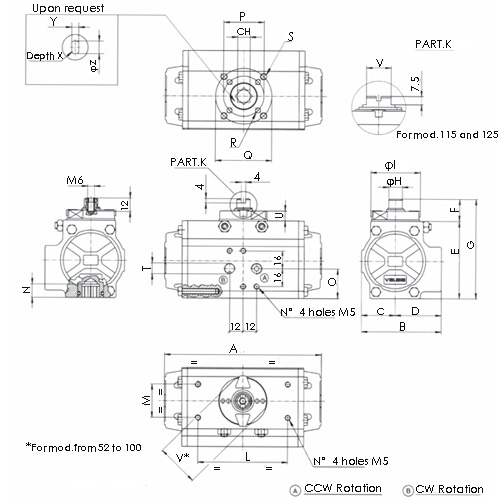

| MOD | ISO 5211 | CH | A | B | C | D | E | F | G | φH | φI | L | M |
| 52 | F03-F05 | 11 | 139.5? | 71 | 30 | 41 | 69.5 | 20 | 89.5 | 12 | 44 | 80 | 30 |
| 63 | F05-F07 | 14 | 162 | 80.5 | 35.5 | 45 | 80.5 | 20 | 100.5 | 14.8 | 50 | 80 | 30 |
| 75 | F05-F07 | 17 | 207 | 94.5 | 42 | 52.5 | 97 | 20 | 117 | 18 | 63 | 80 | 30 |
| 85 | F05-F07 | 17 | 237.5 | 106 | 47.5 | 58.5 | 108.5 | 20 | 128.5 | 20 | 63 | 80 | 30 |
| 100 | F07-F10 | 17 | 271.5 | 123 | 55 | 68 | 121.5 | 20 | 141.5 | 20 | 63 | 80 | 30 |
| 115 | F07-F10 | 22 | 328 | 137 | 64 | 73 | 141.5 | 30 | 171.5 | 32 | 86 | 130 | 30 |
| 125 | F07-F10 | 22 | 366 | 148 | 68 | 80 | 153.5 | 30 | 183.5 | 32 | 86 | 130 | 30 |
| MOD | N | O | P | Q | R | S | T ISO7/1 | U | V | φZ | Y | X |
| 52 | 12 | 26.5 | 36 | 50 | M5×7.5 | M6×9 | 1/8" | 8 | 38 | 14.1 | 11 | 12 |
| 63 | 16 | 27.5 | 50 | 70 | M6×8 | M8×12 | 1/8" | 8 | 41 | 18.1 | 14 | 16 |
| 75 | 19 | 35 | 50 | 70 | M6×8 | M8×12 | 1/8" | 9 | 50 | 22.2 | 17 | 19 |
| 85 | 19 | 42 | 50 | 70 | M6×8 | M8×12 | 1/8" | 9 | 50 | 22.2 | 17 | 30 |
| 100 | 20.5 | 50 | 70 | 102 | M8×8 | M10×14 | 1/4" | 9 | 50 | 22.2 | 17 | 30 |
| 115 | 24 | 50 | 70 | 102 | M8×12 | M10×14 | 1/4" | 14.5 | 22 | 28.2 | 22 | 39 |
| 125 | 24 | 61 | 70 | 102 | M8×12 | M10×15 | 1/4" | 14.5 | 22 | 28.2 | 22 | 39 |

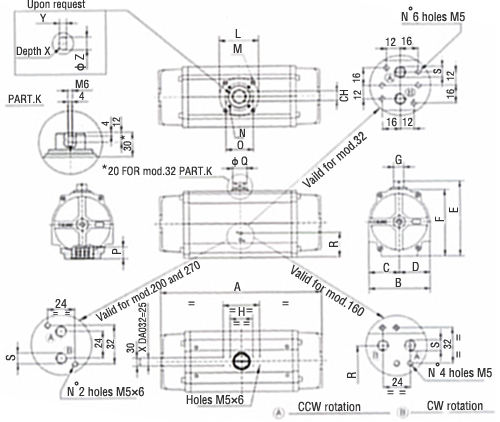

| MOD | ISO 5211 | CH | A | B | C | D | E | F | G | H | I | L | M |
| 32 | F03 | 9 | 110 | 45 | 22.5 | 22.5 | 65 | 45 | 10 | 50 | - | 36 | M5×7.5 |
| 160 | F10-F12 | 27 | 522 | 187 | 87 | 100 | 218 | 188 | 30 | 80 | 130 | 125 | M12×18 |
| 200 | F14 | 36 | 575 | 218 | 109 | 109 | 269 | 239 | 36 | 80 | 130 | 140 | M16×25 |
| 270 | F16 | 46 | 672 | 290 | 145 | 145 | 361 | 331 | 36 | 80 | 130 | 165 | M20×30 |
| MOD | ISO 5211 | CH | A | B | C | D | E | F | G | H | I | L | M |
| 32 | F03 | 9 | 110 | 45 | 22.5 | 22.5 | 65 | 45 | 10 | 50 | - | 36 | M5×7.5 |
| 160 | F10-F12 | 27 | 522 | 187 | 87 | 100 | 218 | 188 | 30 | 80 | 130 | 125 | M12×18 |
| 200 | F14 | 36 | 575 | 218 | 109 | 109 | 269 | 239 | 36 | 80 | 130 | 140 | M16×25 |
| 270 | F16 | 46 | 672 | 290 | 145 | 145 | 361 | 331 | 36 | 80 | 130 | 165 | M20×30 |
| MOD | N | O | P | φQ | R | S ISO7/1 | T | U | V | W | φZ | Y | X |
| 32 | - | - | 12 | 11.8 | - | 1/8" | - | - | - | - | 12.1 | 9 | 16 |
| 160 | M10×15 | 102 | 32 | 35 | 81.5 | 1/4" | 160 | 45 | 56 | 63.5 | 36.2 | 27 | 48 |
| 200 | - | - | 39 | 50 | 88 | 1/4" | 190 | 51.5 | 64 | 79 | 48.2 | 36 | 64 |
| 270 | - | - | 52 | 50 | 121 | 1/4" | 230 | 68 | 79 | 111 | 60.2 | 46 | 82 |
