异径管/弯头/三通

产品描述：产品以再生废纸、芦苇浆、甘蔗浆、植物桔杆、果壳等为原料可完全回收再生利用。~再生废纸、植物桔杆等为原料 产品原料和成品弃置后可迅速被生物降解对环境无污染符合环保要求。 产品
联系电话：13851461098
立即咨询 联系我们

详细介绍

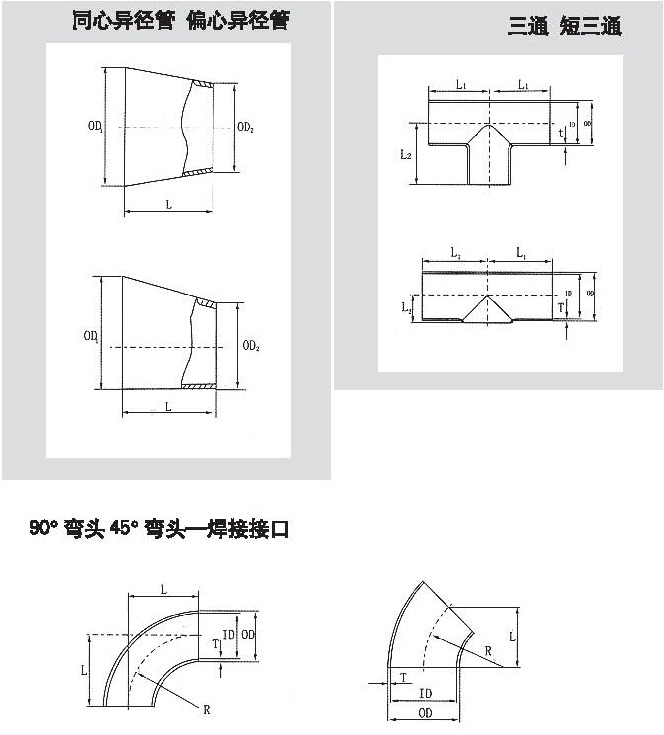

异径管/弯头/三通

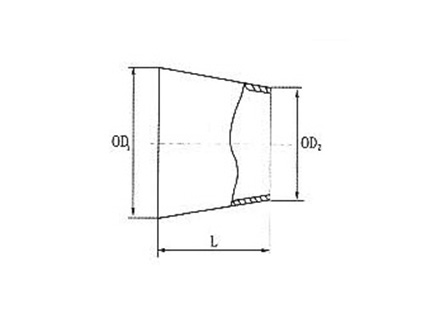

同心异径管

  OD1 OD2 L
20/10 23.4 13.4 18
20/15 23.4 19.4 7
25/10 29.4 13.4 28
25/15 29.4 19.4 18
25/20 29.4 23.4 11
32/20 35.4 23.4 22
32/25 35.4 29.4 11
40/15 41.4 19.4 40
40/20 42 24 33
40/25 42 30 22
40/32 41.4 35.4 11
50/25 54 30 44
50/32 54 36 33
50/40 53.4 41.4 22
65/25 70 30 73
65/32 70 36 62
65/40 70 42 51
65/50 70 54 29
80/40 85 42 78
80/50 85 54 56
80/65 85 70 27
100/65 104 54 90
100/65 104 70 61
100/80 104 85 34
125/65 129 70 106
125/80 129 85 79
125/100 129 104 45
150/80 154 85 124
150/100 154 104 90
150/125 154 129 45

90°弯头

  OD/IDxt L R
10 13/10×1.5 26 26
15 19/16×1.5 35 35
20 23/20×1.5 40 40
25 29/26×1.5 50 50
32 35/32×1.5 55 55
40 41/38×1.5 60 60
50 53/50×1.5 70 70
65 70/66×2.0 80 80
80 85/81×2.0 90 90
100 104/100×2.0 100 100
125 129/125×2.0 187.5 187.5
150 154/150×2.0 225 225

三通

  OD/IDxt L
10 13/10×1.5 26
15 19/16×1.5 35
20 23/20×1.5 40
25 29/26×1.5 50
32 35/32×1.5 55
40 41/38×1.5 60
50 53/50×1.5 70
65 70/66×2.0 80
80 85/81×2.0 90
100 104/100×2.0 100
125 129/125×2.0 187.5
150 154/150×2.0 225

同心异径管

  OD1 OD2 L
40/25 41.4 29.4 22
50/25 53.4 29.4 45
50/32 53.4 35.4 34
50/40 53.4 41.4 23
65/40 70 42 53
65/50 70 54 30
80/50 85 54 58
80/65 85 70 28
100/65 104 70 64
100/80 104 85 36
125/80 129 85 83
125/100 129 104 47
150/100 154 104 94
150/125 154 129 47

45°角

  OD/IDxt L R
25 28/25×1.5 34 50
32 34/31×1.5 37 55
40 40/37×1.5 41 60
50 52/49×1.5 48 70
65 70/66×2.0 55 80
80 85/81×2.0 62 90
100 104/100×2.0 69 100
125 129/125×2.0 131 187.5
150 154/150×2.0 157 225

短三通

  OD/IDxt L R
25 28/25×1.5 50 15.5
32 34/31×1.5 55 18.5
40 40/37×1.5 60 21.5
50 52/49×1.5 70 29.5
65 70/66×2.0 80 40
80 85/81×2.0 90 45.5
100 104/100×2.0 100 58
125 129/125×2.0 187.5 71.5
150 154/150×2.0 2225 87
