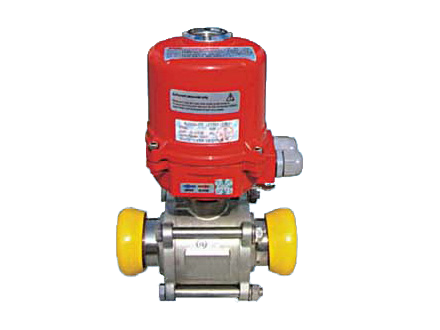

V型球控制阀

产品描述:V型球控制阀在结构上相同于球阀,不同部分在于截流元件为扇形部分的球体。在球体上具有V形切口形成的节流轮廓设计,利用球芯转动与阀座相割打开的面积来调节流量...
联系电话:13851461098

详细介绍

V型球控制阀

V型球控制阀的结构

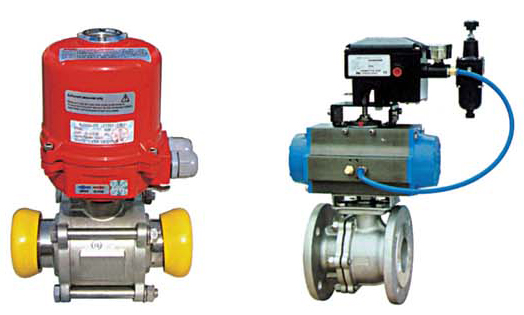

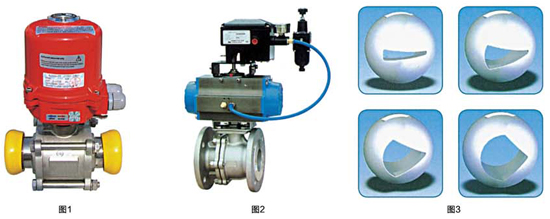

V型球控制阀在结构上相同于球阀,不同部分在于截流元件为扇形部分的球体。在球体上具有V形切口形成的节流轮廓设计,利用球芯转动与阀座相割打开的面积来调节流量。其控制部分可以选用电动(如图1)(90°回转比例型)或气动调节型(如图2)(90°回转气动执行器和定位器组、成),内部球芯结构如图3所示。

V型球控制阀

V型球控制阀的十大优点

1.流阴小,CV值大:
V型球调质流路简单,因而流动阴力小,流通能力大,CV值大(其CV值约比直行程阀大1.5-3倍)。

2.“自洁”性能好:
介质在V型球阀内基本直通,不易形成沉淀,防堵性能好,故其“自洁”性能好。

3.外形尺寸较小,外形简单:
V型球阀流路简单,内腔和外形也简单,尺寸也小,因而重量也轻。

4.阀杆密封性能好:
V型球阀阀杆运动方式为转动,介质不易向外渗漏,还可以采用密封性能更好的填料,密封性能比直行程提高2~3倍。

5.允许压差大:
V型球阀阀芯为球体,阀芯转动,不平衡力矩为“力力臂”,因力臂小,力矩小,故允许压差大。

6.V型球调阀泄漏量小:
阀芯为球面,与密封相切,接触良好,故泄漏量小(软密封为零泄漏)。

7.V型球调节阀耐冲蚀性能好:
阀芯可放在阀腔内侧,避免介质直接冲蚀,故其而冲蚀性能好。

8.V型球调节阀震动小:
V型球球芯运动方式为转动,与阀的上下震动不同拍,故不易产生。

9.可调范围尺大:
可调范围反映调节阀控制的流量范围,R越大,调节流量的范围越宽,性能指标就越好,通常阀门的R=30,V球阀R=50。

10.小开度工作性能好:
由于受到结构的限制,通常阀门小开度工作性能差,产生启跳和振荡,R值很小(即最小流量Qmin很大),即比较差的小流量微调功能,但V球可以很好的满足小流量调节,且工作十分平衡。

调节阀功能比较 调节 切断 克服压差 防堵 耐蚀 耐压 耐温 重量 外观
直行程 1.单座阀 × × × ×
2.单座阀 × × × ×
3.套筒阀 × × × ×
4.角形阀 × × ×
5.三通阀 × × × × ×
6.隔膜阀 × × × × ×
角行程 7.蝶阀
8.球阀 × ×
9.偏心旋转阀 ×
