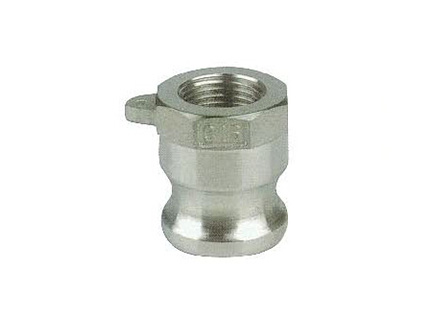

快速接头系列

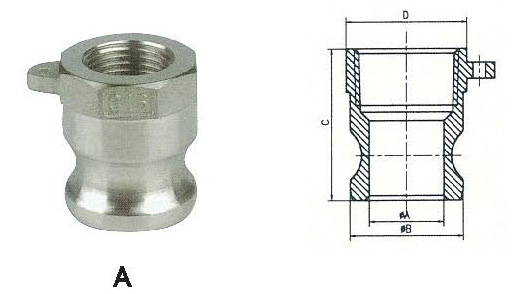

尺寸表 DIMENSIONS A

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 16.5 21 24 28.8 36 45.8 56.5 73.6 101 150
B 32 32 36.6 45.5 53.4 63 75.7 91.5 119.5 176
C 38 38 48 56 58 61 87 71 83.6 86
D 32.5 32.5 39 48 56 67.5 83 97 123.5 190

尺寸表 DIMENSIONS B

DIM 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6"
A 14 19 24 28 35 48 58 73.6 98 122 145
B 52 52 64 72 73 80 90 91.5 101 102 118
E 32 32 40 48 49 54 59 71 62 62 72
G 32 54 61 79 83 94 109 97 158 184 219

尺寸表 DIMENSIONS C

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 110 110 123 179 186.5 197.5 208.5 232 260 356
B 53 53 60 81.3 88.5 99.5 110.5 131 159 220
C 42 42 47 58 66.5 78 92 109 138 199
D 15 21.4 27.4 34 40.5 53 66.5 79.4 104.8 157
E 8 14 20 25 31 43 55 67 92 140
K 43 51 60 61 64 78 85 102 110 141
L 75 83 100 109 113 132 144 162 172 213

尺寸表 DIMENSIONS D

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 110 110 123 179 186.5 197.5 208.5 232 260 356
B 53 53 60 81.3 88.5 99.5 110.5 131 159 220
C 42 42 47 58 66.5 78 92 109 138 199
D 32 32 40 48 49 54 59 60 62 72
E 15 20 25 32 39 50 61 75 92 145
L 50 50 60 68 71 78 85 90 96 118

尺寸表 DIMENSIONS E

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 32 32 36.6 45 53.4 63 75.7 91.5 119.5 176
B 34.5 34.5 39 48 56 65.3 80 96 122 188
C 15 21.4 27.4 34 40.5 53 66.5 179 104.8 157
D 8 14 20 25 31 43 55 68 92 140
E 45 54 60 61 64 78 85 101.6 110 141
L 85 94 106 115 120 140 150 165.1 180 220


尺寸表 DIMENSIONS F

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 14 21 24 28.8 36 45 56.5 75.8 98 150
B 32 32 36.6 45.5 53.4 63 75.7 91.5 119.5 176
C 40 40 48 56 58 62 70 77 79 86
D 32.5 32.5 39 48 56 67 83 99.6 124 182
L 57 57 72 80 82 88 100 100.5 115 130

尺寸表 DIMENSIONS  DC

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 110 110 123 179 186.5 197.5 208.5 232 260 356
B 53 53 60 81.3 88.5 99.5 110.5 131 159 220
C 42 42 47 58 66.5 78 92 109 138 199
D 7.5 7.5 12 14 16 18 18 23 24 30
L 36 36 43 51 52 59 64 65 70 82

尺寸表 DIMENSIONS  DP

SIZE INCH 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 6"
mm 15 20 25 32 40 50 65 80 100 150
A 32 32 36.6 45.5 53.4 63 75.7 91.5 119.5 176
B 11 11 10 14 16 17 18 20 20 26
L 26.5 26.5 34 41 44 48 50 53 56 64
